上海三广电工合金有限公司系原国营上海电工厂相关技术和人员重组而来，在电工合金材料生产方面具有一定的技术传承和经验积累。主要生产经销铂金、镍铬合金丝材、带材及管材，如Cr20Ni80；铁铬铝高温合金，如HRE0Cr27Al7Mo2、0Cr21Al6Nb等；康铜丝6J40、康铜带；N6纯镍丝、纯镍带；铜镍合金丝材及带材；耐热钢；纯镍管；铂铑丝S、R、B型；紫铜管等。此外，还提供电炉配件，如辐射管、耐火砖、纤维棉、瓷钉等。拥有完整的镍铬及高温合金生产加工设备，设计能力达1500吨/年，产品生产配套能力达到每月100-120吨的毛坯生产能力。其线材规格为0.022mm-50mm，带材加工厚度从0.06mm到4.0mm。

一、核心产品与工艺解析

1.高纯度铂丝制造

材料特性：采用天然结晶性铂金（纯度≥99.95%），通过多次熔炼、锻造和精密拉丝工艺制成。产品具有导热速度快（热导率约71.6W/mK）、抗热震性强（温差骤变下形变率＜0.1%）、化学稳定性优异（耐氢氟酸、熔融碱金属碳酸盐等强腐蚀介质）等特点。

应用场景：主要用于高温传感器、精密电阻元件、航空航天高温部件及医疗植入设备（如心脏起搏器电极），可承受1600℃以上高温并保持稳定性能。

2.铂黄合金（Pt95Au5）工艺

合金设计：将铂与黄金按95:5比例熔炼，结合铂金的耐高温性（熔点1772℃）与黄金的机械强度（硬度提高30%），同时降低材料成本约15%。

制造工艺：

真空熔炼：在1×10Pa真空环境下，于1800-2200℃熔炼2小时，确保成分均匀性（元素偏差≤±0.5%）。

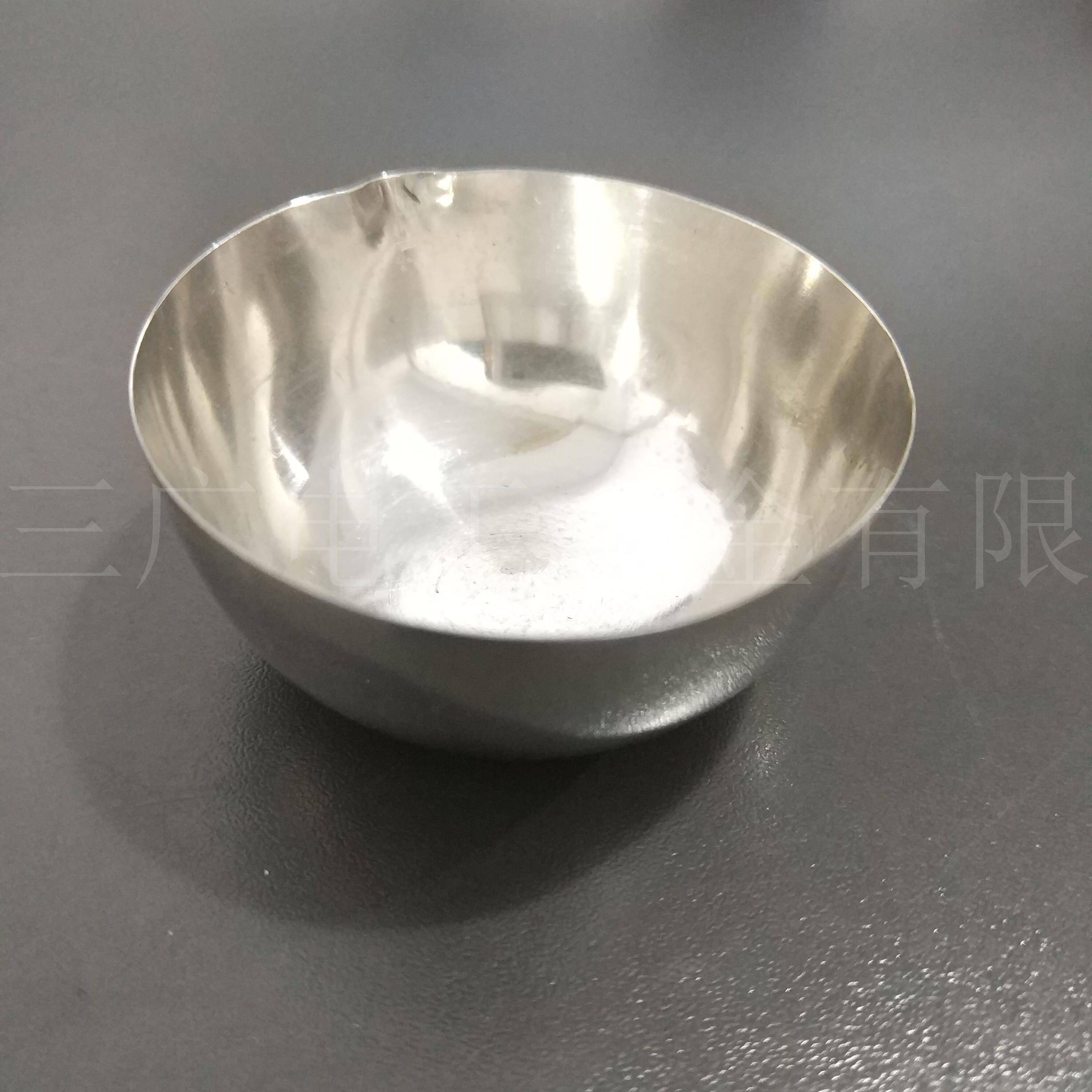

旋压成型：通过数控旋压技术制造坩埚，壁厚误差≤0.02mm，表面粗糙度Ra≤0.2μm，无接缝焊点设计显著延长使用寿命。

表面处理：部分高端产品采用镜面抛光（Ra≤0.1μm）和真空退火（1100℃×2小时），消除内部应力并提升抗热震性。

典型应用：

晶体生长：用于蓝宝石、YAG晶体的提拉法生长，均匀温场控制可减少晶体缺陷率至0.01%以下。

贵金属分析：在X射线荧光光谱（XRF）和电感耦合等离子体质谱（ICP-MS）中，避免金属污染以确保检测精度（误差≤±0.3%）。

3.铂铑丝翻新技术

工艺流程：

预处理：超声波清洗（50kHz）配合稀盐酸煮沸去除氧化层，硼砂熔融法剥离难熔金属氧化物。

性能修复：真空退火（1100℃×2小时）恢复延展性（伸长率≥25%），电解抛光（磷酸-硫酸混合液，50℃/15A/dm）使表面粗糙度Ra≤0.2μm。

焊接修复：激光熔覆技术（波长1064nm，功率200W）补焊断裂部位，结合强度≥200MPa。

经济价值：翻新成本仅为新品的30-50%，某钢铁厂通过该技术将年损耗成本从1200万元降至240万元。

二、技术创新与行业优势

真空熔炼技术：采用1×10Pa超高真空环境，有效去除杂质（总含量＜0.05%），提升材料纯度和抗腐蚀性能。

旋压成型工艺：相比传统冲压，可实现更均匀的壁厚分布和更高的表面光洁度，使铂黄坩埚在高频感应加热等剧烈环境下寿命延长50%。

表面处理技术：电解抛光和镜面抛光工艺使产品表面活性降低，在高温玻璃熔体中侵蚀速率减少70%，显著提升玻璃基板生产的良品率。
